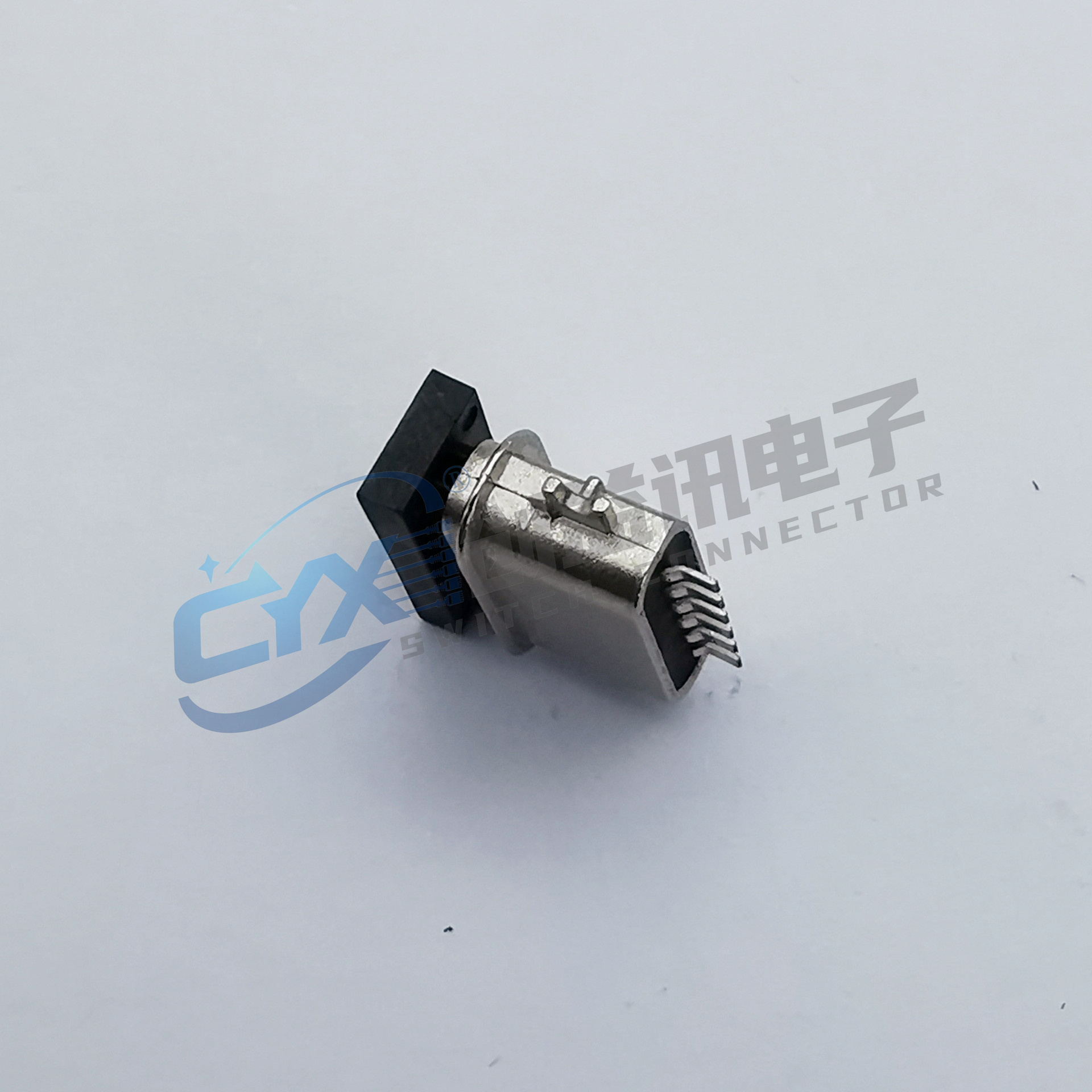

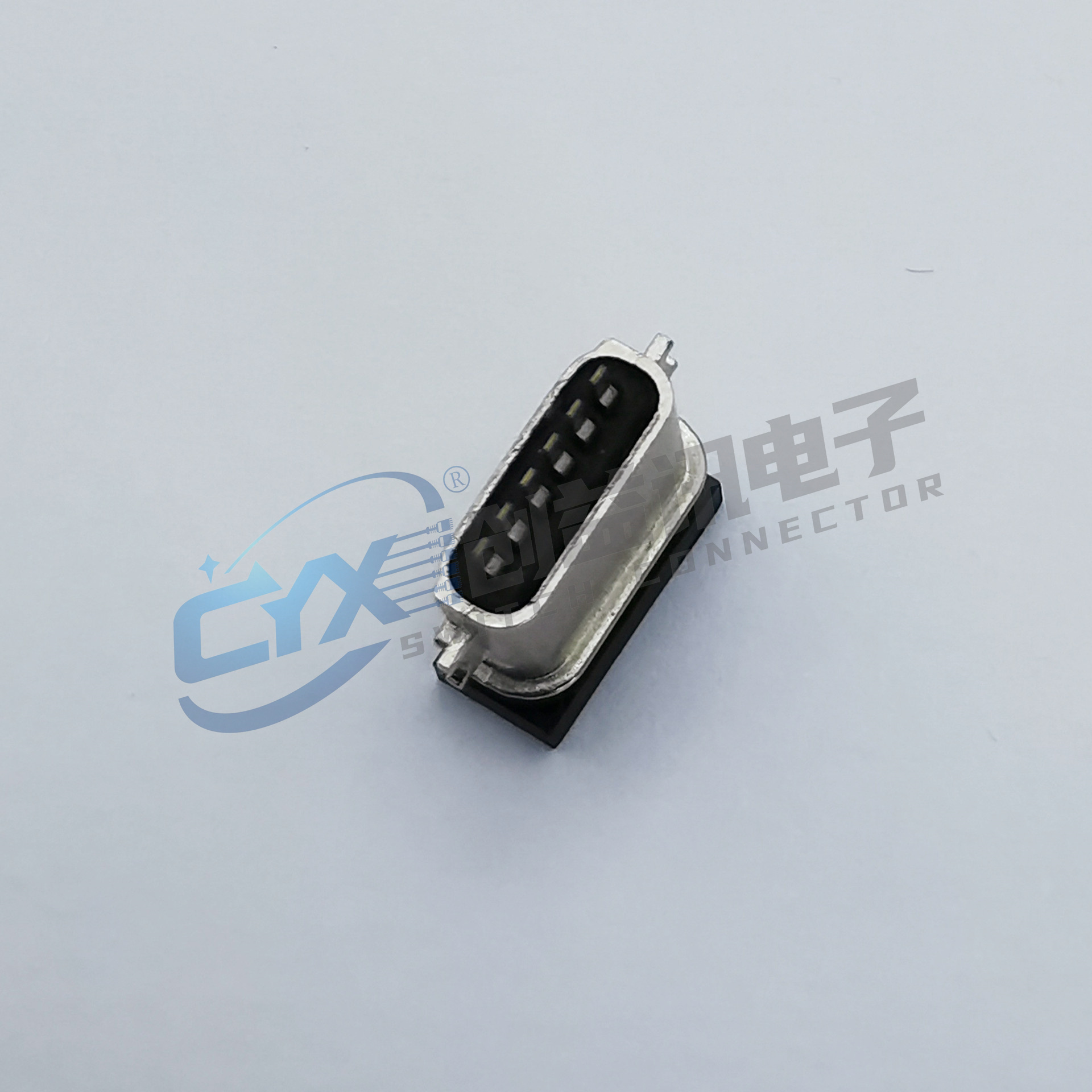

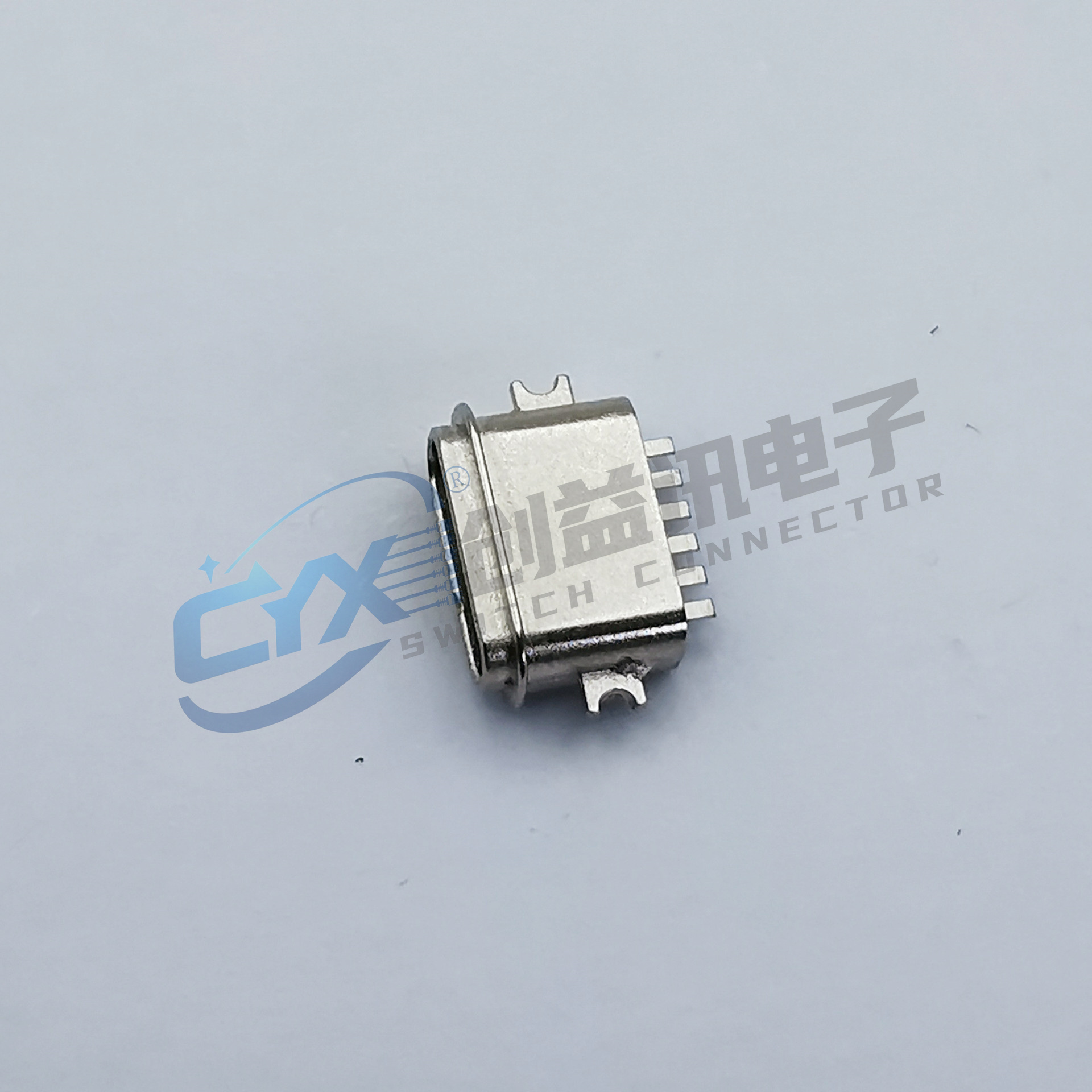

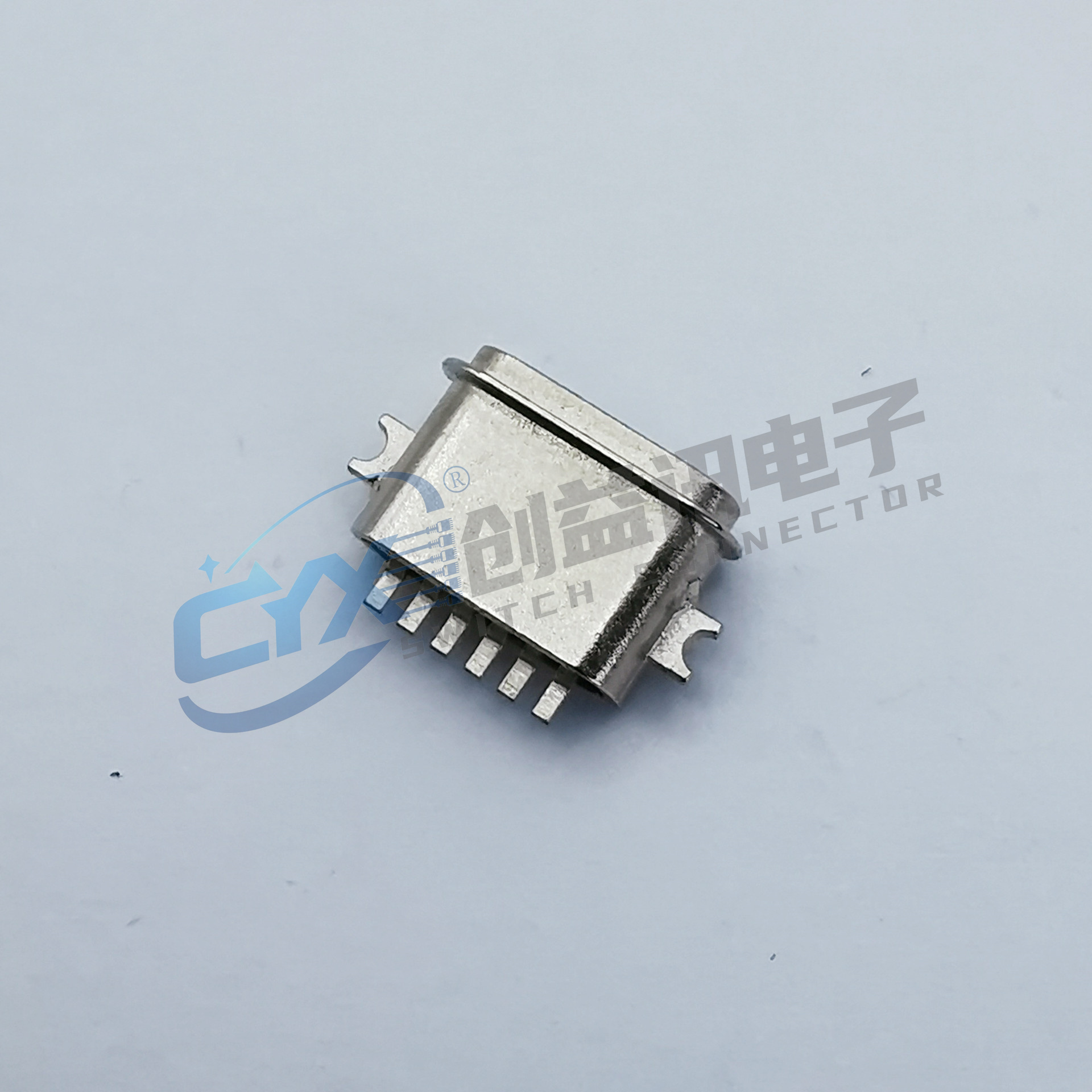

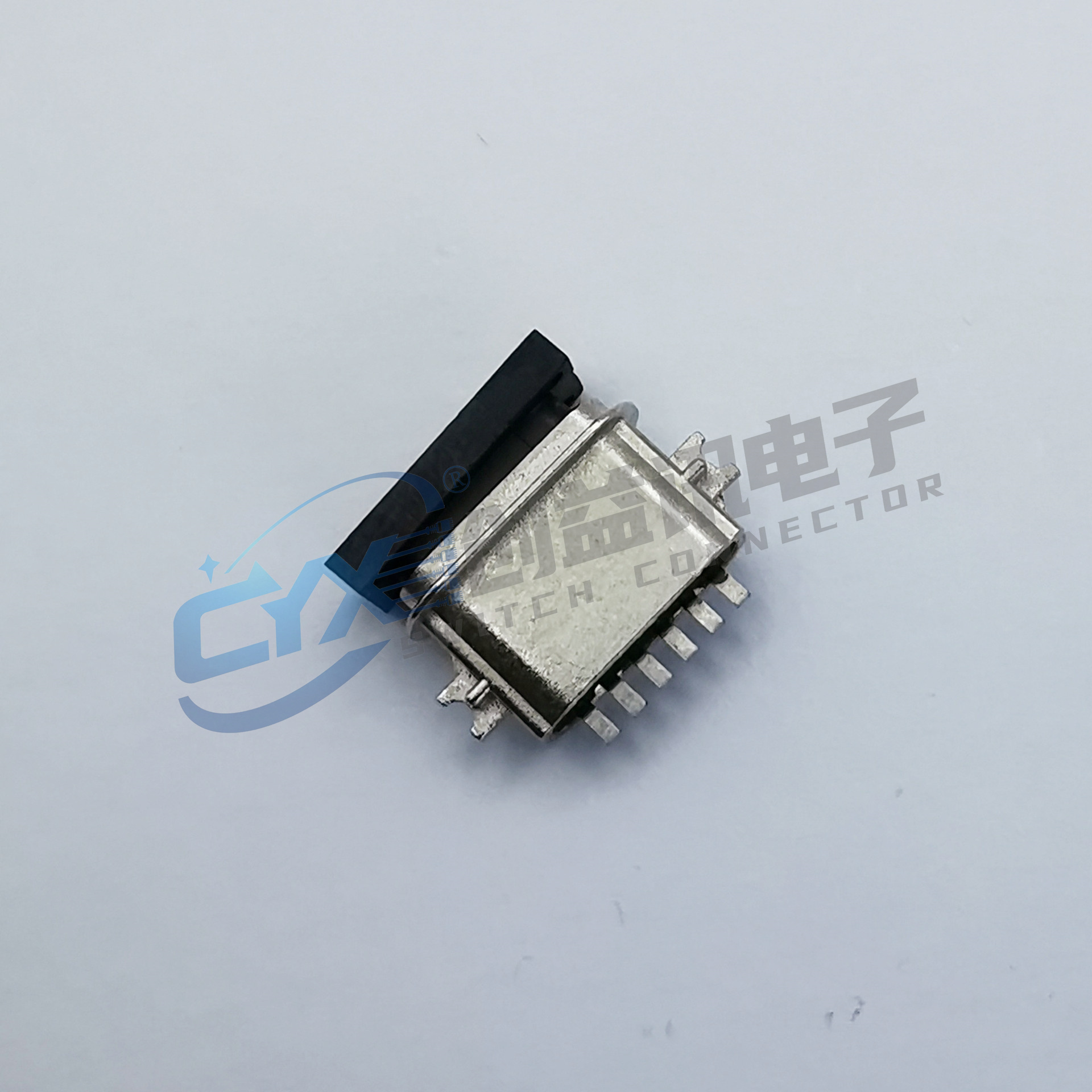

TYPE-C立贴母座6P CHT-5014

1.材质:

    1-1.塑胶LCP E130i 黑色幽默UL94V-0,符合环保。

    1-2.C2680-H T=0.20±0.02mm，镀半金雾锡1U".

    1-3.外壳：锌合金，符合SGS环保。

2.尺寸标注事项：

    2-1.图示有标注"▲"记号者为重点尺寸.

    2-2.图示所有标注"   "尺寸为首样全检尺寸.

    2-3.图示所有标注"   "尺寸为Cpk检验尺寸.

3.电气特性：

    3-1.接触区：接触电阻40mΩ Max,允许10mΩ变化量. 测试条件:20mv，100mA下测量.

    3-2.接触电流：3A VBUS引脚；1.25A用于GND引脚；其他引脚为0.25A.

    3-3.额定电压：30V.

    3-4.耐电电压：100VR.M.S.

    3-5.绝缘电阻：至少100兆欧 .

4.机械性能：

    4-1.插入力：0.51-2.04Kg ,拔出力：0.51-2.04Kg

    4-2.插拔次数：10000次.

5.工作环境：-20℃ to +85℃.3.

6.测试要求:

    6-1.吃锡测试:95%,盐雾测试:24HR MIN.

7.品质要求事项：

    7-1.产品表面不能刮伤,划伤压痕,缺胶，歪PIN,起气泡.

    7-2.镀层要均匀,不能有发黑发白及露铜现象.
