TYPE-C防水焊线式母座2P CHT-6017

产品名称 : TYPE-C防水焊线式母座2P

物料代号 : CHT-6017

声明 : 关于产品规格、参数、寿命、工作温度、手感、防水等级等数据，只代表创益讯电子内部测试结果，如需详细测试方式，请联系创益讯业务人员。

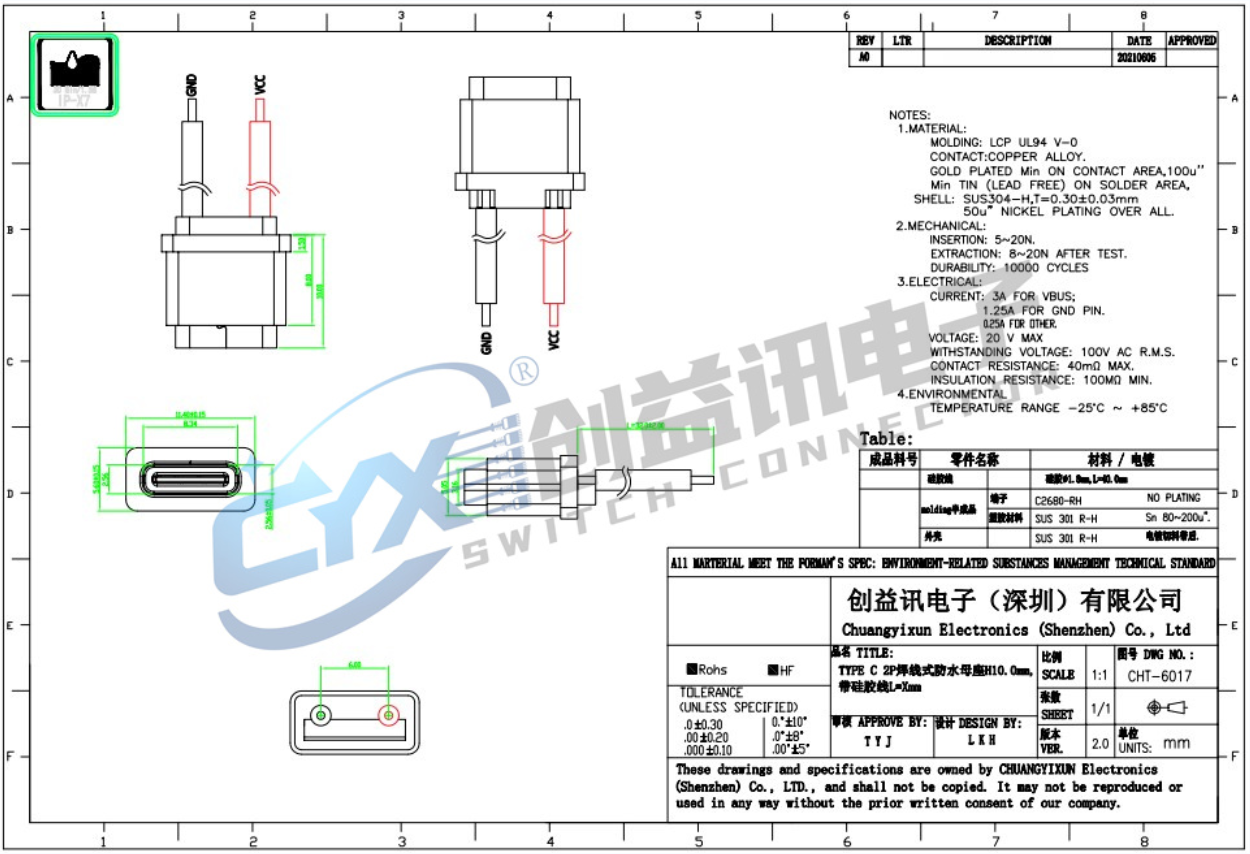

PDF下载 CAD下载

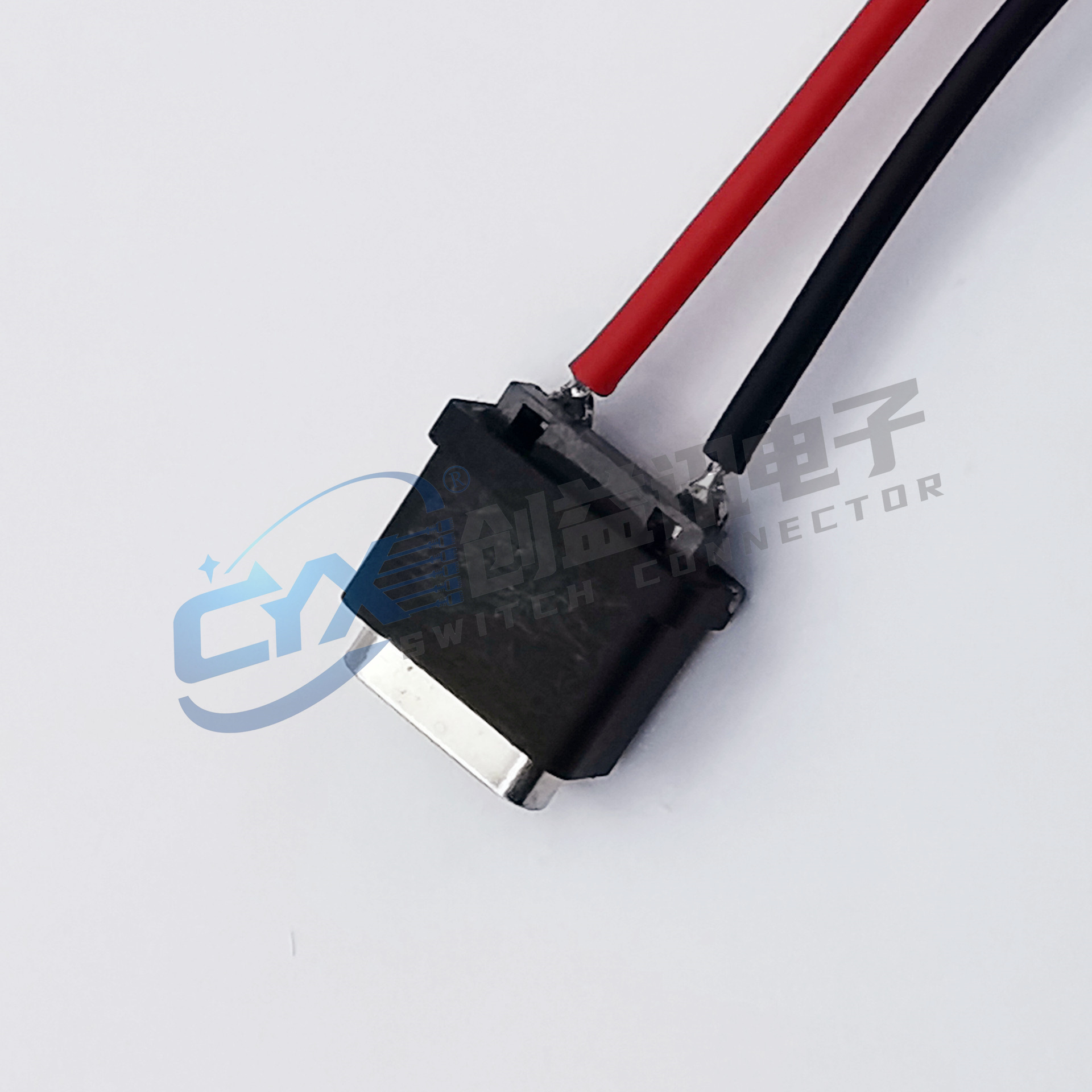

TYPE-C 2P焊线式防水母座 CHT-6017(图1)

1.材料：

1.1成型：LCP UL94 V-0

2.1触点：铜合金。最小接触面积镀金，100u“焊料区域的最小锡（无铅），

3.1外壳：SUS304-H，T=0.30±0.03mm所有表面均镀有50u“镍。

2.机械：

2.1插入力：5~20N。

2.2插拔力：试验后8~20N。

2.3耐久性：10000次循环

3.电气：

3.1电流：VBU为3A；接地引脚为1.25A。其他0.25 A。

3.2电压：最大20伏

3.3耐受电压：100V AC R.M.S。

3.4接触电阻：最大40mΩ。

3.5绝缘电阻：100MΩ最小。

4.环境保护:

4.1温度范围-25°C~+85°C
