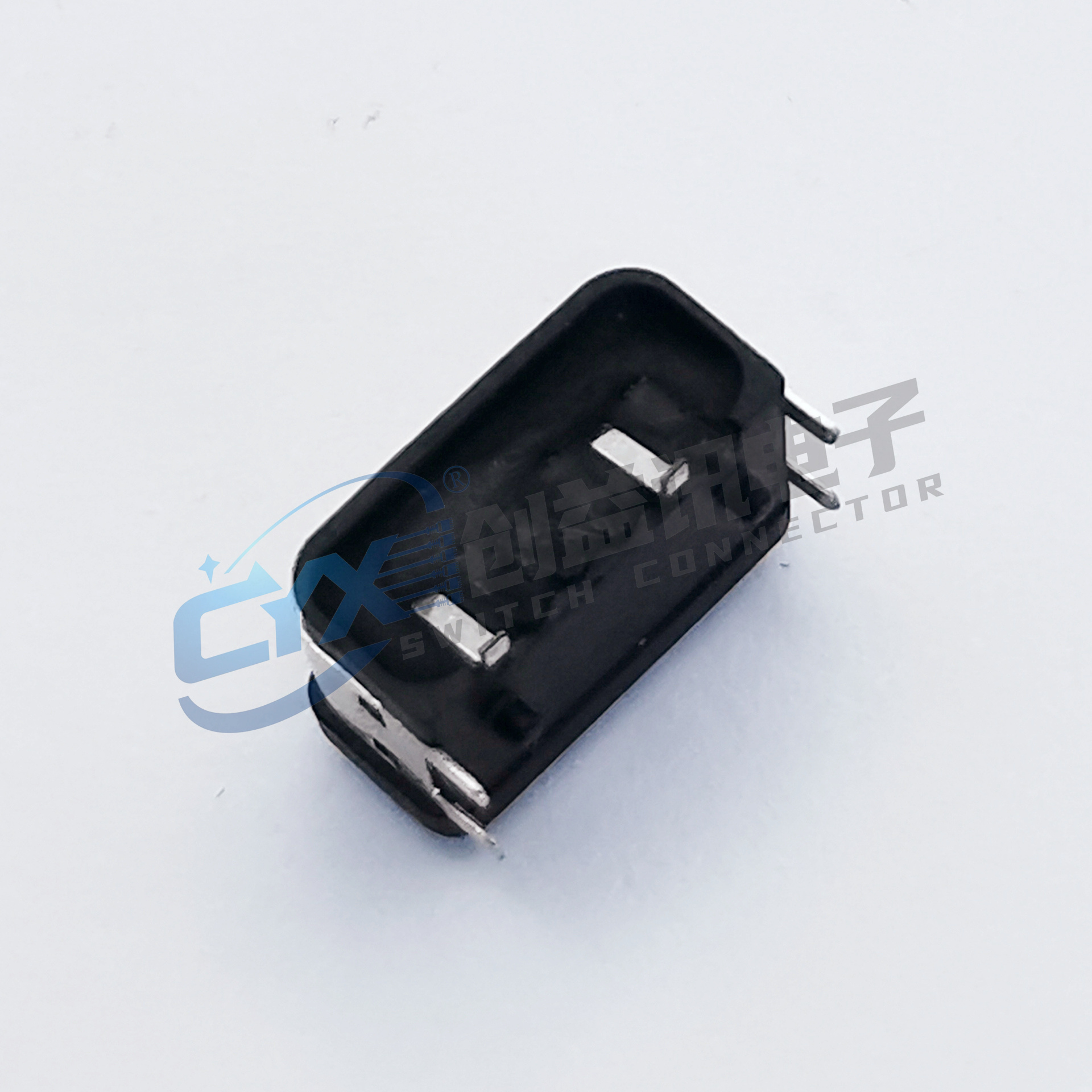

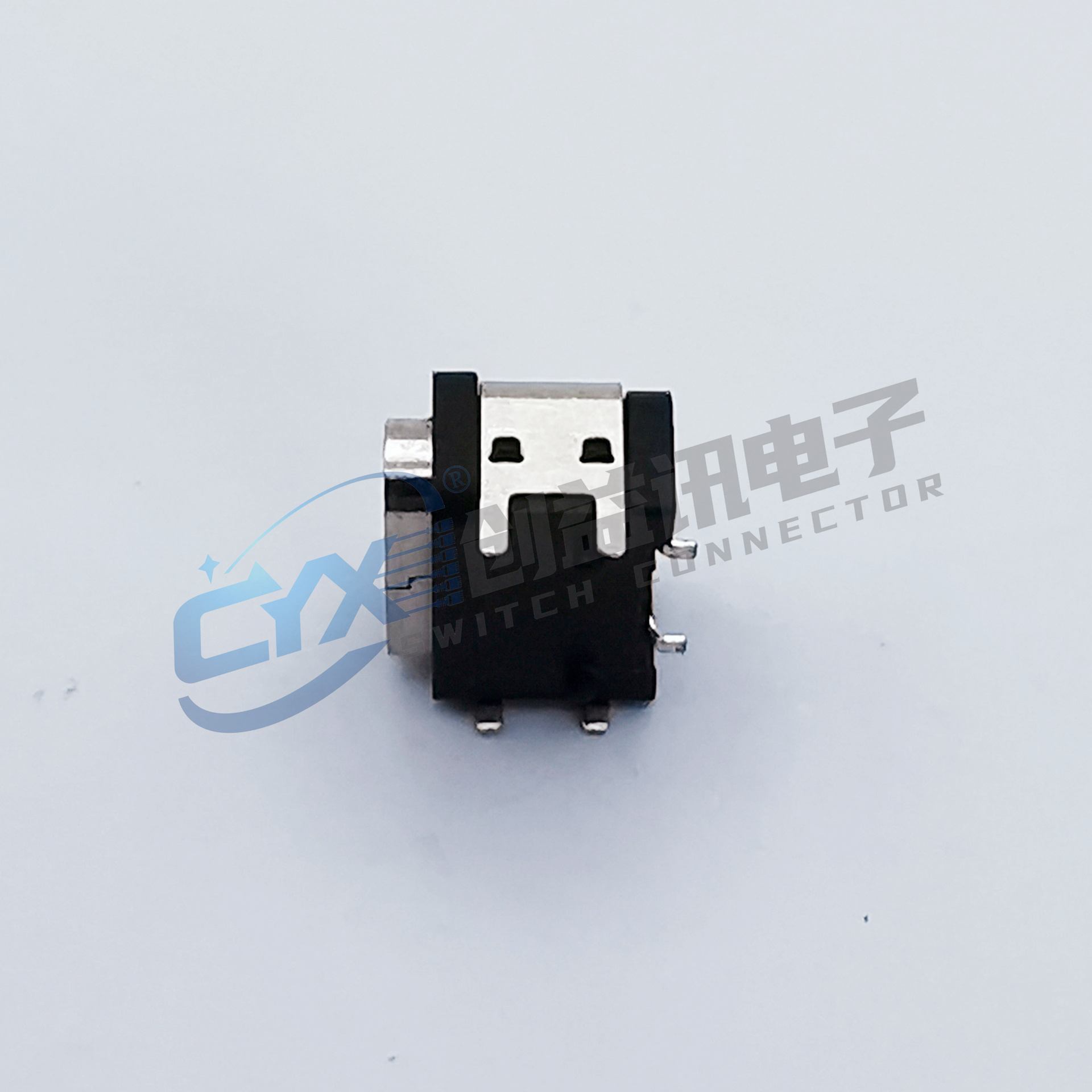

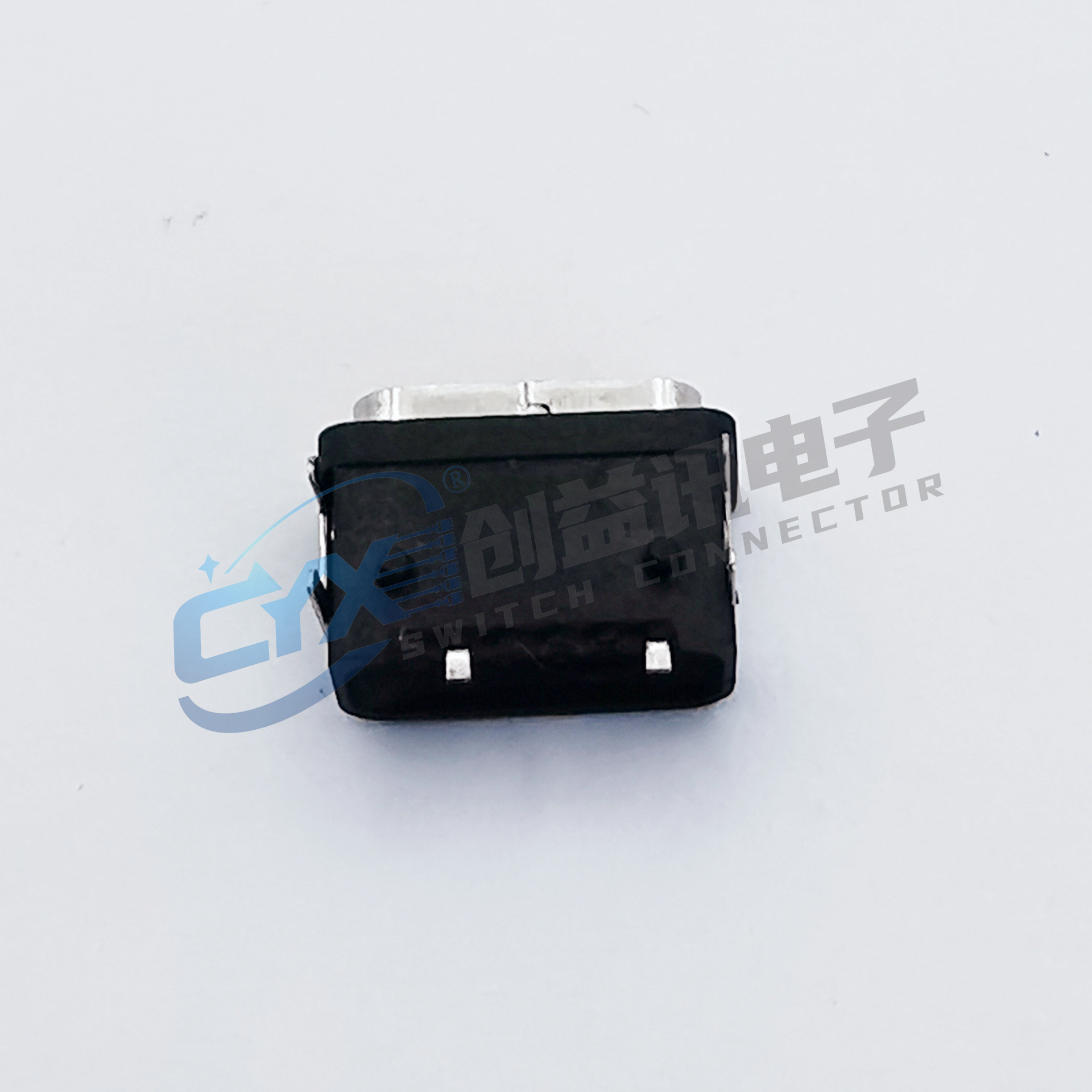

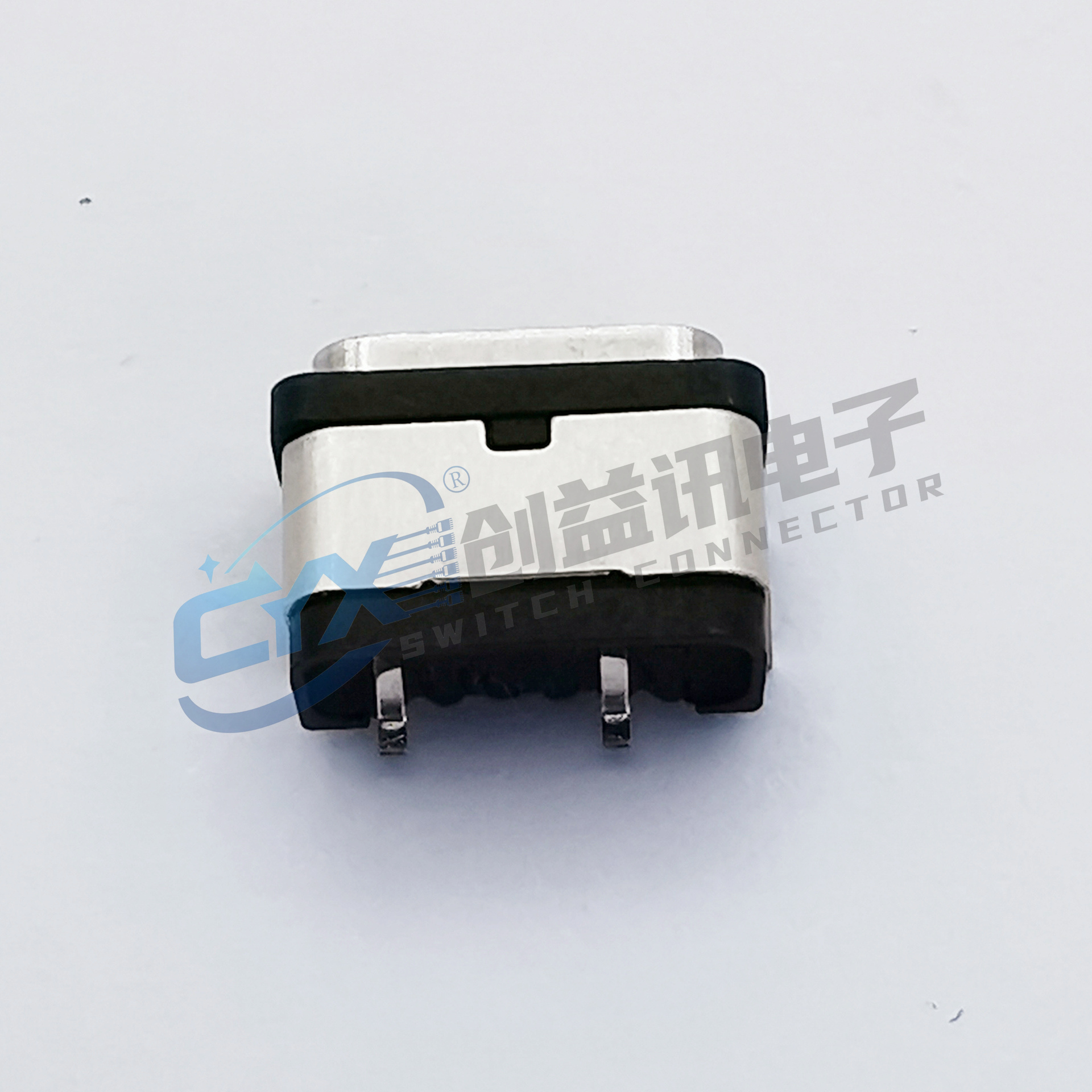

TYPE-C板上母座四脚全贴2P CHT-7013

产品名称 : TYPE-C板上母座四脚全贴2P

物料代号 : CHT-7013

声明 : 关于产品规格、参数、寿命、工作温度、手感、防水等级等数据，只代表创益讯电子内部测试结果，如需详细测试方式，请联系创益讯业务人员。

产品规格 : 2P

PDF下载 CAD下载

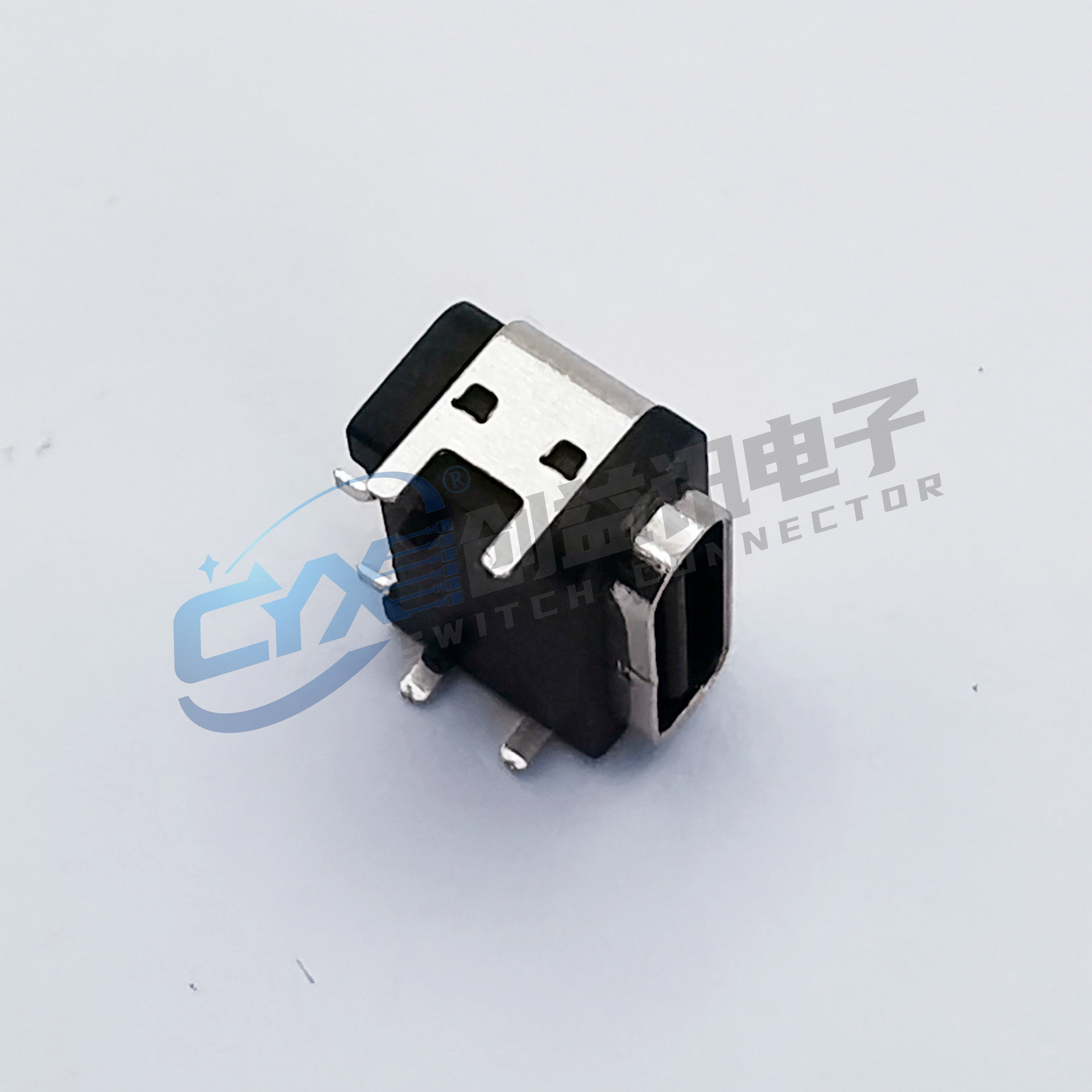

TYPE-C 2PIN 板上四脚全贴母座 CHT-7013(图1)

1.材质:

1-1.塑胶：PA9T 黑色UL94V-0,符合环保。

1-2.端子：C2680-H T，镀半金雾锡1U".

1-3.外壳：SUS201-1/2H 镀镍48H，符合SGS环保。

2.尺寸标注事项：

2-1.图示有标注"▲"记号者为重点尺寸.

2-2.图示所有标注" "尺寸为首样全检尺寸.

2-3.图示所有标注" "尺寸为Cpk检验尺寸.

3.电气特性：

3-1.接触区：接触电阻40mΩ Max,允许10mΩ变化量. 测试条件:20mv，100mA下测量.

3-2.接触电流：3A VBUS引脚；1.25A用于GND引脚；其他引脚为0.25A.

3-3.额定电压：30V.

3-4.耐电电压：100VR.M.S.

3-5.绝缘电阻：至少100兆欧 .

4.机械性能：

4-1.插入力：0.51-2.04Kg ,拔出力：0.51-2.04Kg

4-2.插拔次数：10000次.

5.工作环境：-20℃ to +85℃.

6.测试要求:

6-1.吃锡测试:95%,盐雾测试:24HR MIN.

7.品质要求事项：

7-1.产品表面不能刮伤,划伤压痕,缺胶，歪PIN,起气泡.

7-2.镀层要均匀,不能有发黑发白及露铜现象.
