TYPE-C母座是怎么工作的？

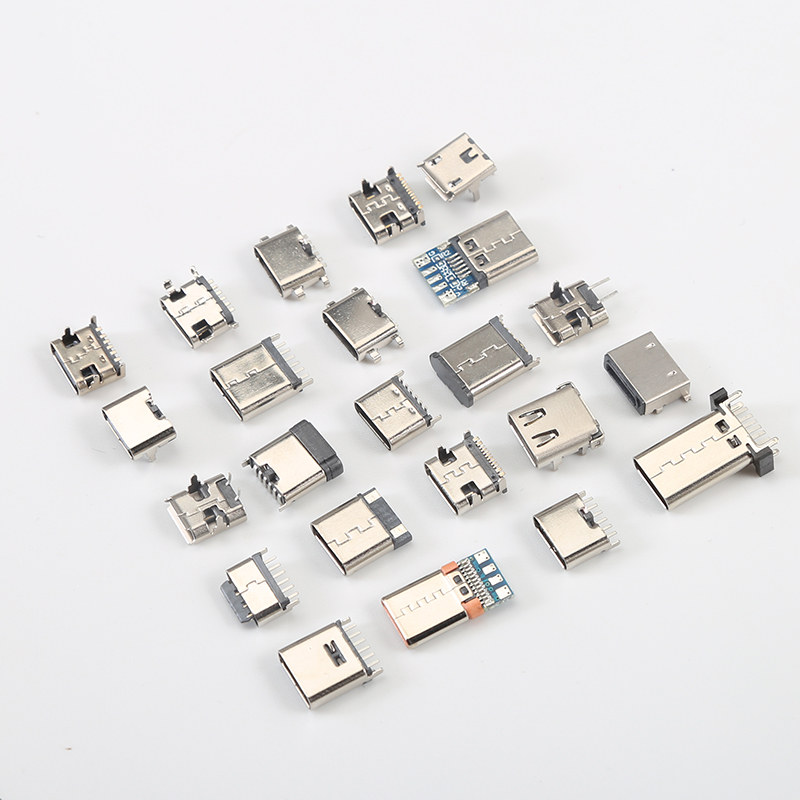

随着TYPE-C母座在电子行业的流行，越来越多的连接器生产厂家开始研究和生产此类接口。为了能生产出客户所需求的产品，厂家必须要深入了解C型USB接口的结构和它的工作流程。TYPE-C母座一共有24个针脚，在它工作的过程中，不同针脚发挥着不同的作用。



　　上图是TYPE-C母座工作流程见图，其中DFP为主，UFP为从。除了DFP和UFP之外，还有一个DRP（双角色端口），DRP可以执行DFP或UFP。当DPR连接到UFP时，DRP被转换成DFP；当DRP连接到DFP时，DRP被转换成UFP；当两个DRP连接时，任何一方都可以是DFP，另一方是UFP。DFP的CC引脚有上拉电阻Rp和UFP中的下拉电阻Rd，TYPE-C母座未连接时，DFP的VBU无输出；连接完成后，CC引脚接通，DFP的CC引脚检测到UFP的下拉电阻Rd时，表示其接通成功，DFP就可以打开Vbus电源开关，向UFP输出电源。此时，哪个CC引脚（CC1，CC2）检测到下拉电阻就决定了接口插入的方向，并顺便切换RX/TX。



　　TYPE-C母座有多种供电模式，在实际使用时需如何准确甄别呢？接口可以通过Rp来判断实际的供电模式，因为Rp值不同时，对应的CC引脚检测的电压会不同，而CC引脚就是控制DFP端执行哪种供电模式的关键。一般来讲，含芯片的TYPE-C母座才有两根CC线，主要用于连接的发现、配置和管理，值得注意的是它们中只有一个作为信号用作配置通道，另一个在上行数据端口中用于为USB逻辑供电。

TYPE-C连接器的特点
拓展性丰富，供电能力强
TYPE-C接口具有更高效的传输能力、更丰富的可拓展性以及更强的供电能力，它支持USB3.1高速数据连接，可以进行音频、视频数据传输以及千兆以太网连接，便捷高效，扩展无限可能。在支持PD协议的情况下，供电能力最高可以达到20V/5A，也就是100W，不仅可以满足手机充电的要求，还能够满足便携平板和笔记本的充电需求，而且充电、传输速度快，有效提升充电功率。

多线合一，简化桌面空间
现在的笔记本电脑接口越来越少，例如MacBook、SurfaceGo接个显示器都要拖一堆转接器，十分繁琐，主机显示连接线、显示器电源线、主机电源线等各种连接线缠绕在一起，办公桌面看上去一团乱。有了USB-C接口，可以仅通过一根USBType-C线连接显示器和笔记本，实现将电源线、数据线、视频信号线三线合一，连接变得更简单、灵活，使桌面整洁美观。

支持正反插，连接更方便
TYPE-C接口设计纤薄，大小仅仅是USB3.0端口的三分之一，支持“正反插”功能，使用时我们可以不用考虑插头的正反方向，即使在光线不好的环境下也没必要像MicroUSB插孔一样纠结其方向，解决了“USB总是插不准”的难题，能使连接效率得到提升。

TYPE-C母座使用注意事项
一：对于TYPE-C母座的安装环境要求，一般如果在一些厨房以及浴室卫生间比较水汽重的地方，应当要对TYPE-C母座加保护盒，否者水汽比较重的地方，会使插座内部容易出现短路从而烧毁插座。
二：建议一般不要多个TYPE-C母座接并联同时使用，因为多个插座的工作运行的同时，运行工作电流的功率是比较大的，远远超过dc电源插座承受范围。一旦插座的承受不起过大的电流，从而则有可能直接造成烧毁TYPE C母座的可能。
三：在对于插头与TYPE-C母座的插拔力不要太过用力去操作，而且也不要太用力的将其拔出，否者容易导致使插头与TYPE-C母座的接触会出现松动等现象。
四：在实际插座使用中，TYPE-C母座实际的电流及电压的参数不能大于插座的额定值，而且由于考虑到usb母座的负载情况，禁止TYPE C母座超负荷工作运行，否者会导致造成插座短路起火等事故。
五：请防止水滴等水气液体侵入TYPE C母座的接口内部，否者会造成插座的使用过程中会出现一些短路事故等问题。在者就是关于TYPE C母座的插头坏了要及时的更换，否者在使用上容易出现短路以及火花等现象，严重的点有可能使插座内部起火的现象。
